基礎プロジェクトA (電子工作1) | |
電子工作 1−7 | ||
本日の目標 |
回路を製作する。
|
|
・はんだづけ。 ・PICマイコンにプログラムを書き込む。 ・動作チェック。 ・あとかたづけ。
|
||
製作 | ||
製作順序 |
基板は、部品をつける「部品面」とはんだづけをする「はんだ面」がありますので、 「抵抗」を付けます。抵抗は2種類あります。4.7KΩ(黄紫赤金)が1本、100Ω(茶黒茶金)が3本あります。

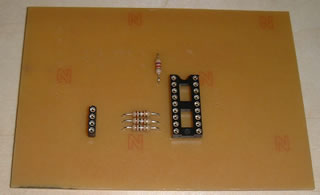

「ICソケット(18ピン)」を付けます。向きがありますので、切りかけの位置を合わせてからはんだづけします。 「LEDソケット(4ピン)」を付けます。向きはありません。 「セラロック」を付けます。3本足の丸い青色の部品です。向きはありません。 「セラミックコンデンサ」を付けます。2本足の丸い青色の部品です。向きはありません。 「電解コンデンサ」を付けます。円筒形の部品です。向きがありますので、プラス(+)、マイナス(-)に気を付けてはんだ付けします。 「3端子レギュレータ」を付けます。3本足の黒い部品です。向きがありますので、気をつけてください。 「電池スナップ」を付けます。プラス(赤)、マイナス(黒)を間違えないように付けます。 「スイッチ用ワイヤー」を2組み、4本を作ります。あらかじめ、はんだを付けておきます。 「スイッチ用ワイヤー」を2本、2か所に付けます。 「スイッチ用ワイヤー」にスイッチを仮付けます。(ケースに付ける場合は、ケースに付けてから行います。) スイッチの足は、あらかじめはんだを付けておきます。 長い足の位置を確認して、LEDの足の長さをそろえます。 LEDの向きに気をつけて差し込みます。(コモンは、LEDの中で大きく広がっている部分です。) 最後に、もう一度、部品位置、極性、しっかりはんだ付けされたか確認します。
|
|
PICマイコン | ||
PICマイコンは、そのままでは、何も動作しません。このPICマイコンにプログラムを書き込むことで、いろいろな動作をさせることができます。 PICライタをPCのシリアルにつなぎます。 PICライタのプログラムを起動します。 メッセージに通信エラー等がないか確認します。 デバイス設定が「PIC16F84A」になっているか確認します。 プログラムをロードします。「ファイルを開く」をクリックします。 ファイル名を指定して、「開く」をクリックします。 PICをPICライタに入れます。(このとき、ICの向きに注意してください。間違えると壊れます。) レバーを下げて、プログラムをPICに書き込みます。 「プログラム(P)」をクリックします。 「OK」をクリックします。 メッセージに「プログラミングに成功しました。」と表示されれば完了です。 レバーを上げて、PICを取り出します。 「ファイル」「終了」で終了します。
|
||
新品のPICは、足が広がっています。 このままでは、ICソケットに入りませんので、ゆっくり、PICの足を曲げます。 (あまり力を加えすぎないように注意します。) PICの足が平行になるようにします。 PICをICソケットにしっかりと差し込みます。 組立完了です。 |
||
動作チェック | ||

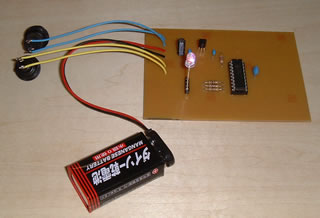

電池を付けます。 電源スイッチを入れて、LEDが光ります。(スタート時に何らかの原因で光らない場合もあります。) 押しボタンスイッチを押すとLEDの色が変わります。 完成です。
|
||
あとかたづけ | ||
使った道具を片づけます。
|
||
課題 | ||
|
||
