本日の目標 |
基板CADで、アートワーク(プリント基板パターン設計)する。
|
||||||||||||||||||||||||||||||||||
・プリント基板パターンを作成します。 ・版下を印刷します。 ・部品配置図を印刷します。 ・部品配置のチェックをします。 ・プリント基板作成の準備をします。
|
|||||||||||||||||||||||||||||||||||
「光るオブジェ」の基板パターン設計 | |||||||||||||||||||||||||||||||||||
「光るオブジェ」の基板パターンを作成します。(前回の続きです。) 配線図の全体を示します。(クリックすると大きくなります。) 配線図を基にして、部品パターンを配置します。
配線図を見て、配線をつなぎます。 配線が交差している場所は、重ならないように工夫をします。 できたら保存します。
|
|||||||||||||||||||||||||||||||||||
プリント基板パターンの作成行程を示します。(パターンが同じである必要はありません。)
|
|||||||||||||||||||||||||||||||||||
部品パターン配置 |
通常はドットピッチ2.54mmで編集しますが、配置位置の関係で、一時的に1.27mmで編集する場合もあります。 部品パターンを配置します。 レイヤー「シルク2」に部品名を書きます。
|
||||||||||||||||||||||||||||||||||
配線 |
回路図・配線図を元にワイヤーをつなぎます。
|
||||||||||||||||||||||||||||||||||
基板の外形 |
レイヤー「外形」に基板の外形を書きます。 (今回は、基板の大きさは、100mm×75mmです。) ヒント 1.グリッドを「100mm」にして、横線を描きます。 2.グリッドを「75mm」にして、縦線を描きます。 3.グリッドを元(1.27mmまたは2.54mm)に戻して、線を移動します。
|
||||||||||||||||||||||||||||||||||
パターン面の文字と記号 |
レイヤー「パターン1」に部品名を書きます。この時、反転文字で、配線に重ならない様にします。 その他の記号として、電解コンデンサーの「+」、電源IC出力「5V」、PIC16F84の1番ピン「1」を書きます。
|
||||||||||||||||||||||||||||||||||
ベタパターン |
レイヤー「パターン1」にベタパターン用の長方形を描きます。 レイヤー「外形」の表示を消すと次のようになります。 ベタパターンを塗りつぶします。
|
||||||||||||||||||||||||||||||||||
スペースの有効利用 |
余っているスペースを利用して、回路拡張時に使用できるパターンを描きます。 ・パッドを並べます。 ・右にGNDラインを入れます。 ・左に5Vのラインを入れます。
|
||||||||||||||||||||||||||||||||||
ベタパターン2 |

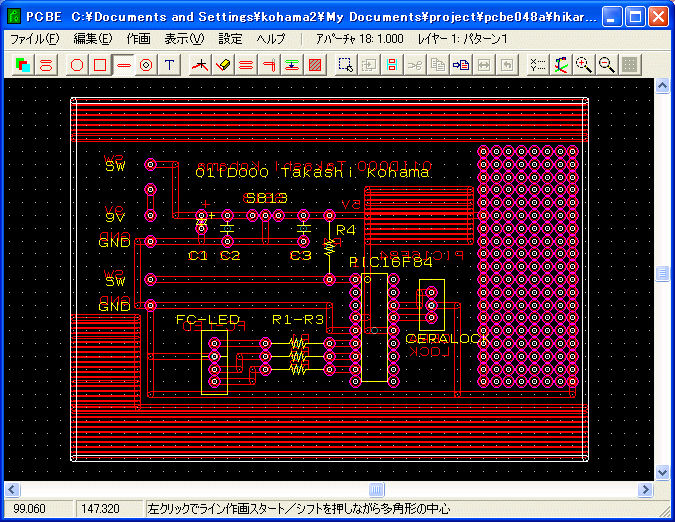

その他に、エッチング時間を短縮するために、回路に影響しない範囲でベタパターンを描きます。
|
||||||||||||||||||||||||||||||||||
保存 |
基板パターンが完成したら、ファイルに保存します。
|
||||||||||||||||||||||||||||||||||
基板パターン印刷 | |||||||||||||||||||||||||||||||||||
プリンタのセットアップ |
基板パターンを印刷するために、プリンタのセットアップが必要です。 プリンタにあったドライバをインストールしてから印刷します。(別途指示します。)
|
||||||||||||||||||||||||||||||||||
版下印刷 |
基板パターンを印刷する方法を説明します。(プリンタがある場所で印刷します。) (最終的な印刷は、「OHPシート」を使用します。) 「ファイル」「版下印刷」をクリックします。 レイヤーを確認します。 「決定」をクリックします。 「反転印刷」をチェックします。 「印刷」をクリックします。 以下は、印刷イメージです。
|
||||||||||||||||||||||||||||||||||
プリント基板配線図 | |||||||||||||||||||||||||||||||||||
レイヤーの色を変える |

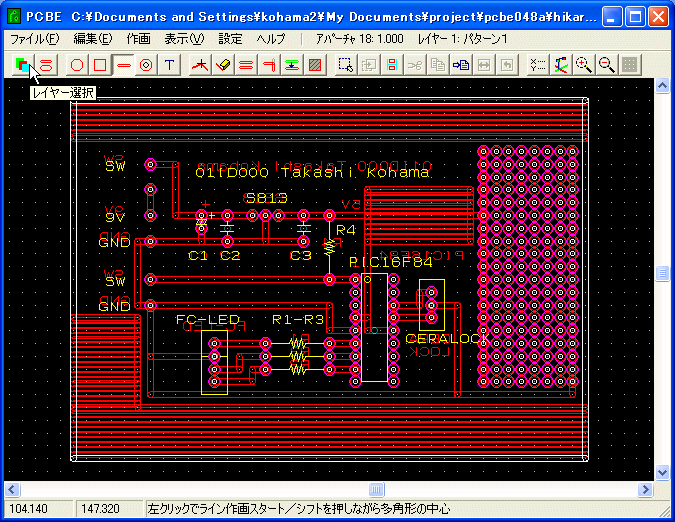

プリント基板の配置図を印刷します。 印刷の都合、レイヤー「シルク2」の色を変えます。 「レイヤー選択」ボタンをクリックします。 「シルク2」の色の「黄色」をクリックします。 「青色」をクリックします。 「決定」をクリックします。
|
||||||||||||||||||||||||||||||||||
確認印刷 |
確認印刷をする場合は、「ファイル」「確認印刷」をクリックします。 (実際には印刷はしません。) 「レイヤー」をクリックします。 「パターン1」のチェックマークをはずします。 「シルク2」のチェックマークをします。 「決定」をクリックします。 「印刷」をクリックします。 以下は、印刷イメージです。
|
||||||||||||||||||||||||||||||||||
部品配置のチェック | |||||||||||||||||||||||||||||||||||
印刷したプリント基板パターン図に、実際に部品を並べてみます。 ・回路図とくらべて、配線に間違いがないか確認します。 ・部品の間隔が空いているか確認します。
|
|||||||||||||||||||||||||||||||||||
プリント基板作成の準備 | |||||||||||||||||||||||||||||||||||
基板パターン印刷 |
・印刷した「基板パターン」と「部品配置」でチェックを受けます。 ・OKになったら、OHPシートに印刷します。 ・OHPシートは、折り曲げないように各自保管してください。 (実際には印刷しません。)
|
||||||||||||||||||||||||||||||||||
課題 | |||||||||||||||||||||||||||||||||||
1.完成した基板のパターン図(pcbファイル)を、PWPに提出してください。
|
|||||||||||||||||||||||||||||||||||
