TeX and LaTeX2e Text No.1

概要

TeXとLaTeX2e

TeXは組版ソフトです。「TeX」は「テック」とか「テフ」と読みます。フリーソフトです。

TeXは、テキストで書かれた文章ファイルをコンパイルし、印刷や表示が可能なファイル（dvi）を生成します。

今回は、TeXを拡張したLaTeX2e（「ラテック」とか「ラテフ」と読む）を使用します。

特徴

LaTeXの特徴

本のような印刷出力が得られます。（元々、本の版下出力を目的としていた。）
一般的なワープロとは違い、テキストで入力でき、慣れたテキストエディタを使うことができます。
文章の構造化がしっかりできます。
数式が簡単(?)できれいにでます。
自動的に、章節番号・数式番号・図表番号・参照番号をつけることができます。
自動的に、目次、図目次、表目次を作成できます。
マクロプログラムで効率化できます。
文章を分割管理・合成できます。
スタイルと文章を分割でき、ページ数の多い本などでもすぐにスタイル変更できます。

開発者

　クヌース先生　（数学・コンピュータサイエンス）

薦める点

なぜワープロ(Word)ではなくTexなのか。

文章を書く場合は、レイアウトを見ながら入力する場合もありますが、ほとんどの場合は、文章を書くことに専念したいはずです。レイアウトを気にせず（後回しにして）、使いやすい慣れたエディタを使って書くことができます。
TeXでは「改行」は意味を持たないため、「改行」の位置を気にすることなく入力できます。また、印刷されないコメントを文章中に入れることができ、文章の構成がしやすいことがあげられます。
章節番号などが自動的につけられるので、文章を考えるときに番号（特に図表番号）を気にする必要がありません。章や節の順序を入れ替えなどの構成の変更も簡単にできます。また、章節の目次も自動で生成できます。
Wysiwyg　（What You See Is What You Get,　ウィジウィグ）を必要としない人やプログラマ向けです。（？）

インストール

TeＸ（LaTeX）、Ghostscript、dviout、WinShell　などをインストールします。

・Linuxの場合は、標準でインストールされています。（特にインストールする必要はありません。）
・Cygwinの場合は、現在、日本語に対応していませんので、Windows版をインストールしてください。

ここでは、Windows版で説明します。

ファイルは圧縮状態で約100MByteあります。展開後は約300MBｙｔｅ必要です。
・ダウンロードやファイル展開には時間がかかります。必ず指示に従ってください。
・展開ディレクトリを変更した場合は、自己責任において設定を修正してください。
・動作しない場合は、展開ディレクトリが違ったり、設定のミスがほとんどです。
・ファイルの拡張子を表示して作業してください。

以下の順序でインストールを行います。

LaTeX2eのインストール
GhostScriptのインストール
環境変数の設定
dvioutのインストール
WinShellのインストール
WinShellのアップデート/日本語化パッチ

次に動作チェックを行います。

作業フォルダを作る
LaTeX動作チェック

その他

jsclassesのインストールについて
後始末について
アンインストールについて

おまけ

GohostView
Jpegの図について

LaTeX2e

LaTeX2eをインストールします。

必要なファイル：usr.exe　(約100MB,自己展開圧縮ファイル)

・本来はいくつかのアーカイブファイルをダウンロードし、インストーラ(texinst752.exe)を使ってファイルを展開します。
・今回は、１度展開し、調整済のアーカイブファイルを使います。
・ライセンスについては、展開後、C:¥usr¥local¥LICENSE を読んでください。
・新しいバージョンもありますので、最新が良い場合はそちらを(自己責任で)インストールしてください。

「usr.exe」を実行（ダブルクリック）します。

展開ディレクトリが「C:¥usr」となっているか確認し、「ＯＫ」をクリックします。

ファイルが展開され、C:¥usr ディレクトリが作成されます。

この中にディレクトリlocalが入っていることを確認してください。

（注）展開ディレクトリを間違えた場合は、フォルダを移動してください。

Ghost script

Ghostscriptをインストールします。

必要なファイル：gs707w32full.exe　(7016KB,自己展開圧縮ファイル)

・新しいバージョンもありますので、最新が良い場合はそちらを(自己責任で)インストールしてください。

「gs707w32full.exe」を実行します。

展開するディレクトリ「C:¥temp」を確認して、「OK」をクリックします。

C:¥tempディレクトリの「setupgs.exe」を実行します。

「Ｉnstall」をクリックします。

C:¥gsディレクトリが作成されます。

・インストールできないバグ？について

症状：ユーザ名に全角文字を使用して、「ユーザー環境変数」の「TEMP」および「TMP」に全角文字を含む場合は、インストールが失敗します。

原因：Ghostscriptが英語圏で開発され、2バイトの全角文字コードを正しく扱えないのが原因です。

対処：「ユーザー環境変数」の「TEMP」および「TMP」が他のソフトウェアに影響がない場合は「削除」をしてください。わからない場合は、メモをしてから削除してください。

環境変数の設定

LaTeX2eの環境変数の設定を行います。（WindowsXP）

「マイコンピュータ」で右クリックし、「プロパティ」を選択します。

「詳細設定」をクリックします。「環境変数」をクリックします。

「新規」で新しい設定を追加します。

次の２つの環境変数を設定します。

変数名	変数値
TEXMFMAIN	C:/usr/local/share/texmf
TEXMFCNF	C:/usr/local/share/texmf/web2c

「Pａｔｈ」を選択し、「編集」をクリックします。

現在の変数値に次の変数値を追加します。

変数名	今までのPATH変数値に追加する部分
Path	;C:¥usr¥local¥bin;C:¥gs¥gs7.07¥bin;C:¥gs¥gs7.07¥lib

「OK」をクリックします。

「システムのプロパティ」ダイアログの「OK」をクリックします。

dviout

dvioutをインストールします。

必要なファイル：tex315w.exe　(2170KB,自己展開圧縮ファイル)

・新しいバージョンもありますので、最新が良い場合はそちらを(自己責任で)インストールしてください。

「tex315w.ｅｘｅ」を実行します。

インストールするディレクトリ「C:¥dviout」を確認して、「OK」をクリックします。

インストールが終了すると　dviout　が起動しますので、設定をします。

（起動しない場合は、C:¥dvioutフォルダの中の　dviout.exe　を実行します。）

フォント解像度を設定します。プリンタがインストールされていれば、その解像度を使用します。

ない場合はとりあえず300dpiにします。

「NEXT」ボタンをクリックします。

フォントディレクトリを設定します。（デフォルトでも動作します。）「NEXT」ボタンをクリックします。

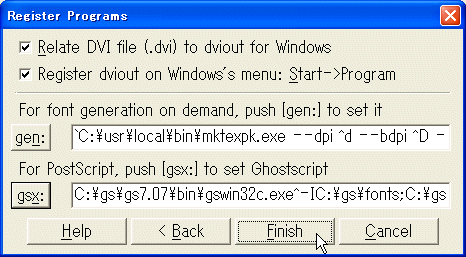

実行スクリプトを設定します。ここで、自動設定「gen:」ボタンをクリックします。

「Automatic search? 」に対して、「はい」をクリックします。

設定されたら、もう一つの設定、「gsx:」ボタンをクリックします。

「Automatic search? 」に対して、「はい」をクリックします。

設定されたら、「Finish」ボタンをクリックします。

これでスタートメニューに登録され、設定は終了です。

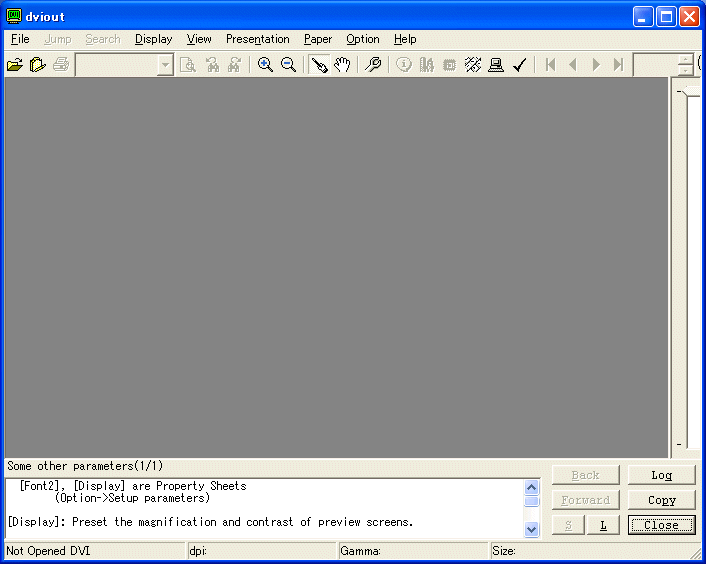

起動画面が表示されます。

動作確認のためにサンプルファイルを開きます。

メニューバーの「Ｆｉｌｅ」「Ｏｐｅｎ」を選択します。

C:¥dvioutディレクトリの中の適当なｄｖｉファイル（test_a4.dviなど）を開きます。

dviファイルが表示されます。

WinShell

WinShellをインストールします。

・他のエディタでも良いので必要に応じてインストールしてください。
・新しいバージョンもありますので、最新が良い場合はそちらを(自己責任で)インストールしてください。

必要なファイル：WinShell221.exe　(1574KB,自己展開圧縮ファイル)

自己責任でどうぞ：WinShell25.exe (2323KB,自己展開圧縮ファイル,日本語パッチはありません。)

「WinShell221.exe」を起動します。

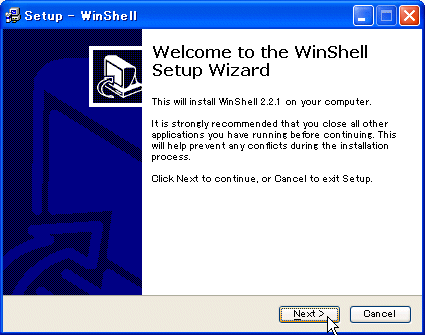

インストーラが起動しますので、質問に答えてインストールします。

問題なく終了したら、プログラムが起動します。

（または、ディスクトップにできたアイコンをクリックします。）

初回起動時に使用言語を聞いてきますので、とりあえず「English」にして「OK」をクリックします。

メニューバーの.「File」「Exit」で終了させます。

WinShellのアップデートと日本語化

WinShellのアップデート(2.2.2beta版)と日本語化パッチを行います。

WinShellを起動している場合、いったん終了します。

必要なファイル１：WS222beta.exe　(947KB,自己展開圧縮ファイル)

必要なファイル２：JapaneseVersionForWinShell222beta20030415.exe　(62KB,自己展開圧縮ファイル)

エクスプローラで、ダウンロードディレクトリを開きます。

「WS222beta.exe」を実行します。

展開するディレクトリ「C:¥temp¥ws」を確認して、「OK」をクリックします。

次に、「JapaneseVersionForWinShell222beta20030415.zip」を実行します。

展開するディレクトリ「C:¥temp¥ws」を確認して、「OK」をクリックします。

エクスプローラで　C:¥temp¥ws　に展開されたファイルを全選択して、右クリックで「コピー」を選択します。

C:¥Program Files¥WinShell　のディレクトリを開いて、右クリックで「貼り付け」を選択します。

（つまり　C:¥temp¥ws　に展開された全ファイルを　C:¥Program Files¥WinShell　のディレクトリにコピーします。）

同じファイル名が存在しますので、「すべて上書き」をクリックします。

これでコピーが完了しました。

WinShellを起動します。

「Choose Language」で「English」を選択して、「OK」をクリックします。

バージョンが上がっていることを確認します。

メニューバーの「Option」「Language」を選択します。

「User default language」を選択して、「OK」をクリックします。

メニューが日本語になったことを確認してください。

WinShellの設定

WinShellに日本語TeXプログラムの設定をします。

プログラム	初期値	日本語
LaTex	latex	platex
BibTeX	bibtex	jbibtex
DVIWin	C:¥dviout¥dviout.exe	←
DVI->PS	dvips	dvipsk

メニューバーの「オプション」「主なTeXプログラムの設定」を選択します。

オプションウインドウが表示され、「主なTeXプログラムの設定」になります。

「プログラム」の「LaTeX」を選択し、「exeファイル名」を「latex」→「platex」に変更します。

「プログラム」の「BibTeX」を選択し、「exeファイル名」を「bibtex」→「jbibtex」に変更します。

「プログラム」の「DVIWin」を選択し、「exeファイル名」が「C:¥dviout¥dviout.exe」になっていることを確認します。

「プログラム」の「DVI->PS」を選択し、「exeファイル名」を「dvips」→「dvipsk」に変更します。

「OK」をクリックします。

以上で、日本語TeXプログラムが設定されます。

フォントの設定

日本語フォントの設定をします。

メニューバーの「オプション」「フォント」を選択します。

オプションウインドウが表示され、「フォントの設定」になります。

現在のフォントの「変更」をクリックします。

日本語フォントを選択します。

フォントセット：「MSゴシック」、スタイル「標準」、サイズ「１６」などを選択し、

文字セットを「日本語」（図は違っていますが。）にして、「OK」をクリックします。

現在のフォントが変更されたか確認をし、「OK」をクリックします。

以上で、日本語フォントが設定されます。

・「強調表示」は、色によっては見づらくなったり、処理が重くなる場合があります。この場合はOFFにします。

作業フォルダ

作業フォルダは特に指定しませんが、マイドキュメントにTeX専用のフォルダ　¥tex　を作ります。

ここにTeXファイルを保存します。

使い方（Windows）

WinShellを起動します。

新規作成で、エディタを開き、TeX文章を入力します。

（TeXのコマンドは半角アルファベットを使います。）

次の文書を入力します。

¥documentclass{jarticle}
¥begin{document}

ここに文章を書きます。

TeXは、テキストエディタで入力できます。

¥end{document}

メニューバーの「ファイル」「別名で保存」を選択します。

保存する場所は特に指定しませんが、あらかじめ作った作業フォルダ（tex）にします。

ファイル名は「test.tex」で保存します。　（TeXファイルの拡張子は、".tex"を使います。）

WinShellのメニューの「LaTeX」ボタンをクリックします。

もし、一番下のウインドウに「No pages of output　・・・・」が表示されたらエラーですので、もう一度見直します。

WinShellのメニューの「dviout」ボタンをクリックします。（初回だけ。）

texから出力された　dvi　ファイルが表示されます。

dvioutのウインドウは閉じずに、WinShellのウインドウの枠をクリックして戻ります。

以降、texファイルを修正したら、「LaTeX」ボタンをクリックすれば、自動的にdvioutの画面が更新されます。

使い方（Linux）

Linuxでは、bashのコマンドラインからTeXを実行します。

ここでは、TeXのファイルを　sample.tex　で保存したものとし、コンパイルをします。

コンパイルにより、TeXは、dviファイルを生成します。

%はコマンドプロンプトです。

% platex sample.tex

エラーが出なければ、できたdviファイルをプレビューします。

エラーが出た場合は、行番号や位置が表示されますので、xキーで停止させ、エディタでその付近でエラーの箇所を探し、修正します。これがなかなか大変ですが。）

% xdvi sample.dvi

次からは、各項目のTeＸファイルを入力したら、コンパイルを実行して、dviファイルをプレビューして確認してください。

jsclasses

jsclasses（奥村晴彦さん開発）のインストールをします。

（usr.exeにはインストール済みです。）

必要なファイル：jsclasses-031124.zip　(93KB)

LaTeXの新しいクラス　jsarticle、jsbook　を使用できるようにします。

１．圧縮ファイルを展開します。

２．フォルダ　C:¥usr¥local¥shear¥texmf¥ptex¥platex¥js¥　を作成し、そこに全てのファイルをコピーします。

後始末について

不必要な圧縮ファイルやインストールに使用された一時ファイルを消去します。

消去しても良いファイルは、

１．プログラムのダウンロード先のフォルダと圧縮ファイル

２．C:¥temp の中の一時ファイル

です。

アンインストール

プログラムが不要になった場合のアンインストールは、次の項目を行います。

１．「コントロールパネル」「プログラムの追加と削除」。

　GNU　Ghostscript　Font
　GNU　Ghostscript　gs707
　WinShell　2.2.1

２．環境変数のTEXMFMAINとTEXMF、Pathの追加部分の削除。

３．プログラムのフォルダとファイルの削除。

　C:¥usr
　C:¥gs
　C:¥dviout

４．アイコンやショートカットなどの削除。

おまけ１　GhostView

GhostViewをインストールします。

（必ずしも必要ではないので、入れなくても良い。）

必要なファイル：gsv45w32.exe　(1554KB)

１．実行するとインストーラが起動します。

２．指示に従ってインストールします。

おまけ２　Jpeg

Jpegをdvioutで使えるようにします。

（必ずしも必要ではないので、入れなくても良い。）

図として、jpegファイルが使えるように、新たにプログラムをインストールします。

必要なファイル：　ifjpeg029.exe　(45KB)

susieのプラグインifjpeg029.exeを実行します。

展開先ディレクトリ　C:¥dviout¥SPI　を確認して、「OK」をクリックします。

SPIをdvioutに設定します。

C:¥dviout　ディレクトリの　dviout.exe　を実行します。

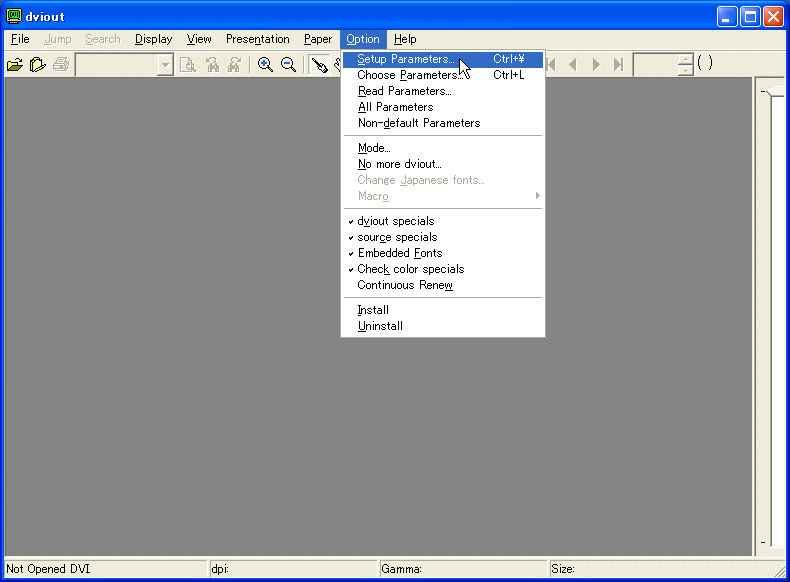

メニューバーの「Option」「Setup Parameters...」を選択します。

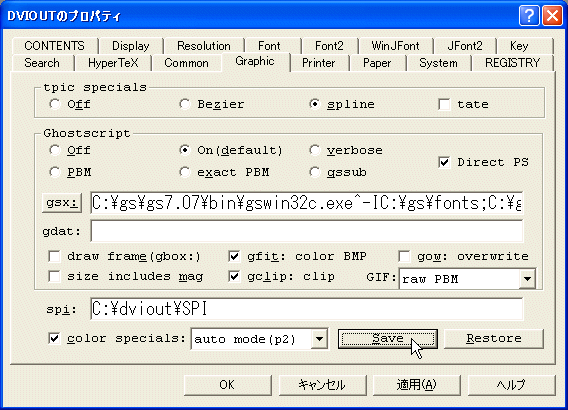

DVIOUTのプロパティで「Graphic」をクリックします。

「spi:」に「C:¥dviout¥SPU」を入力し、「Save」をクリックします。

「OK」をクリックします。

dvioutの設定をTeXにコピーします。

コピー元	コピー先
C:¥dviout¥GRAPHIC¥LATEX2E¥color.cfg	C:¥usr¥local¥share¥texmf¥tex¥latex¥config¥color.cfg
C:¥dviout¥GRAPHIC¥LATEX2E¥graphics.cfg	C:¥usr¥local¥share¥texmf¥tex¥latex¥config¥graphics.cfg
C:¥dviout¥GRAPHIC¥LATEX2E¥dviout.def	C:¥usr¥local¥share¥texmf¥tex¥latex¥graphics¥dviout.def
