4.6 プログラムの枠組み

A4_5クラスはダイヤグラム（図表）で記述することができます。このダイヤグラムのことをクラス図と言います。

クラス図はクラスの静的な状態（関係）を表現しています。

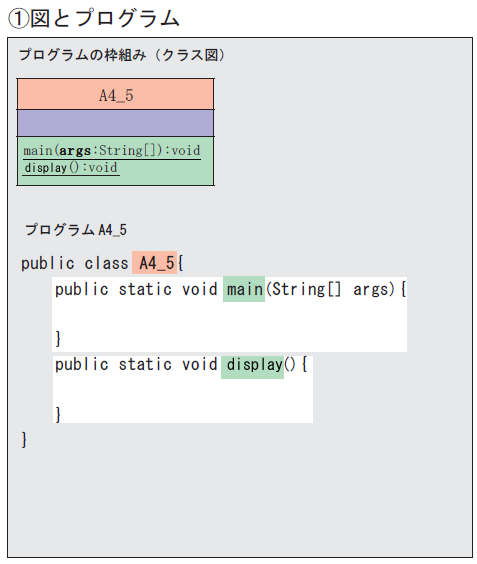

クラス図を見てください。

クラス図では、クラスは長方形の図形で表現されています。長方形の中は水平線で分割され

• 一段目：クラス名
• 三段目：振る舞い（メソッド）

が書いてあります。

クラスのソースコード（プログラム）とクラス図は一対一の関係にあります。

このクラス図を見ることで振る舞い（メソッド）を明確に知ることができます。

クラス図はUML(Unified Modeling Language：統一モデリング言語）のダイヤグラムの一つです。

UMLは開発者間の意思疎通の道具として利用されています。
